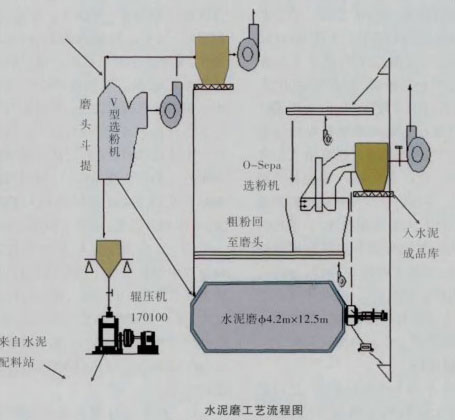

現(xiàn)代水泥生產(chǎn)工藝一般都采用的是聯(lián)合預(yù)粉磨工藝，能夠?qū)崿F(xiàn)水泥熟料的效率高的生產(chǎn)。在聯(lián)合預(yù)粉磨系統(tǒng)中，水泥粉磨系統(tǒng)是關(guān)鍵，如何有效提高水泥粉磨系統(tǒng)的工作效率成為生產(chǎn)線增產(chǎn)的關(guān)鍵。所以，本文就水泥粉磨系統(tǒng)的優(yōu)化設(shè)計進(jìn)行了研究。

水泥磨系統(tǒng)開機(jī)以來，電耗總體較高，水泥顆粒級配也不是很好，并未發(fā)揮雙循環(huán)系統(tǒng)的優(yōu)勢。為此對水泥磨系統(tǒng)進(jìn)行一系列的改進(jìn)，目標(biāo)是降低電耗，并取得良好的水泥顆粒級配。統(tǒng)經(jīng)不斷調(diào)試和優(yōu)化，磨機(jī)臺時產(chǎn)量得以穩(wěn)步提高。

改進(jìn)前存在的問題

1、輥壓機(jī)工作效率低。動、靜輥運(yùn)行電流差值大，反映了輥壓機(jī)料餅擠壓效果差，導(dǎo)致磨機(jī)負(fù)荷偏大，直接影響磨機(jī)產(chǎn)、質(zhì)量。

2、磨內(nèi)通風(fēng)較差。由于通風(fēng)不暢造成磨內(nèi)溫度偏高，有時出磨水泥溫度較高能達(dá)到100℃以上，從而造成部分石膏脫水，使水泥出現(xiàn)假凝現(xiàn)象，影響水泥性能。另外，還對磨機(jī)球面瓦的溫度有很大影響，瓦溫過高(≥60℃)導(dǎo)致報警，不得不停機(jī)散熱涼瓦，嚴(yán)重影響磨機(jī)運(yùn)轉(zhuǎn)率。

3、系統(tǒng)漏風(fēng)嚴(yán)重，經(jīng)多次觀察、研究、討論認(rèn)定進(jìn)料口處通風(fēng)口、出磨蓖縫、中心孔都有不同程度的偏小。

4、輥壓機(jī)的進(jìn)料不是很穩(wěn)定，會出現(xiàn)稱重倉的料位控制不好，或時常發(fā)生空倉和滿倉的現(xiàn)象，這樣輥壓機(jī)的輥縫及壓力就出現(xiàn)波動，有時輥縫突然增大，電流也陡然增高，造成輥壓機(jī)跳停。

5、磨內(nèi)物料水分較大，造成下料口經(jīng)常堵塞，磨頭經(jīng)常吐料。

解決措施

針對工藝流程中存在的問題，我們從以下幾個方面做出調(diào)整，實現(xiàn)了系統(tǒng)的高能運(yùn)行。

1、輥壓機(jī)性能優(yōu)化

①逐步增大輥壓機(jī)商法調(diào)料閥開度，改善輥壓機(jī)工作效果。在增大調(diào)料閥們的過程中，輥壓機(jī)的擠壓性能得到逐步的發(fā)揮，磨頭電流趨于穩(wěn)定，磨機(jī)系統(tǒng)趨于合理高能。

②減少輥壓機(jī)的漏料。因輥壓機(jī)運(yùn)行中使用的輥壓相對較高，所以會造成其側(cè)擋板與輥壓機(jī)端面不平行，繼而造成輥壓機(jī)大量漏料而大大降低其輥壓效率。因此，必須設(shè)法保持側(cè)擋板與輥壓機(jī)端面的平行度。

③更換限位擋塊，在擋塊底部分別加裝3mm和2mm的墊板，以便在生產(chǎn)中隨時抽取用來調(diào)整輥縫，從而改善了輥壓機(jī)的工作性能，保證了輥壓機(jī)的工作狀態(tài)。

2、磨機(jī)系統(tǒng)優(yōu)化

①對出窯的熟料加強(qiáng)了冷卻力度，加大平衡風(fēng)機(jī)風(fēng)量，風(fēng)壓從8000Pa提高到9500Pa，熟料冷卻效果得到改善，入庫熟料溫度從180℃～200℃降到150℃，出庫熟料溫度從110%降到了90℃以下，有效地控制了人磨物料溫度，磨機(jī)球面瓦溫報警現(xiàn)象減少，磨機(jī)的運(yùn)轉(zhuǎn)率得到較大提高。

②對磨機(jī)內(nèi)研磨體的級配進(jìn)行了調(diào)整。采用了小研磨體級配方案，本著減大加小的原則，減少了部分大球，增加了部分小球，但研磨體的總重量240t保持不變。通過調(diào)整，過粉現(xiàn)象得到很大的改變。

③固定好系統(tǒng)管道的法蘭螺栓，更換破損了的密封墊，增加密封膠；擴(kuò)大進(jìn)料口，增加通風(fēng)面積；加寬隔倉板的蓖縫(從6mm加大到8mm)，這樣一來磨機(jī)內(nèi)的通風(fēng)得到了有效的改善。

④料水分對磨機(jī)產(chǎn)量影響非常大，通過控制出烘干機(jī)的礦渣物料水分小于1.0%，其他物料水分小于2.0%，入磨綜合水分小于1.2%。通過合理的水分控制，確保入磨水分得到有效控制。

3、粉機(jī)改進(jìn)

①優(yōu)化0一Sepa選粉機(jī)的用風(fēng)，原外接在二次風(fēng)管上的很多除塵風(fēng)管全部割除，并恢復(fù)了手動調(diào)節(jié)板進(jìn)行調(diào)節(jié)，這樣減少了外界風(fēng)管對二次風(fēng)的影響，以改善選粉機(jī)的工作條件。

②0一Sepa選粉機(jī)的選粉效率仍偏低，對此，可對三次風(fēng)和一次風(fēng)進(jìn)行補(bǔ)風(fēng)改進(jìn)，增加和改善用風(fēng)狀況，可使0一Sepa選粉機(jī)的選粉效率提高到50%。

改進(jìn)效果

通過系列措施改進(jìn)實施后，磨機(jī)產(chǎn)量、電耗、水泥的質(zhì)量都有提高。其中水泥磨機(jī)系統(tǒng)工作狀態(tài)良好，運(yùn)行平穩(wěn)，臺時產(chǎn)量由原來的170t/h增加到190t/h，有時甚至還達(dá)到200t/h，磨機(jī)產(chǎn)量提高14.96%，電耗下降9.73%，水泥3d抗壓強(qiáng)度提高2.9MPa，從而使水泥中混合材摻加量提高3.8%。

由此可見，對水泥生產(chǎn)工藝中聯(lián)合預(yù)粉磨系統(tǒng)的改造是成功的，廣大水泥廠在生產(chǎn)過程中可以借鑒以上措施，實現(xiàn)水泥的高能、高產(chǎn)。更多水泥生產(chǎn)工藝咨詢電話：0371-67772626。
