圓錐破碎機簡介

圓錐破碎機適用于冶金、建筑、筑路、化學及硅酸鹽行業中原料的破碎，可以破碎中等和中等硬度以上的各種礦石和巖石。圓錐破碎機具有破碎比大、效率高、能耗低、產品粒度均勻等諸多性能優勢，適合中碎和細碎各種礦石、巖石。

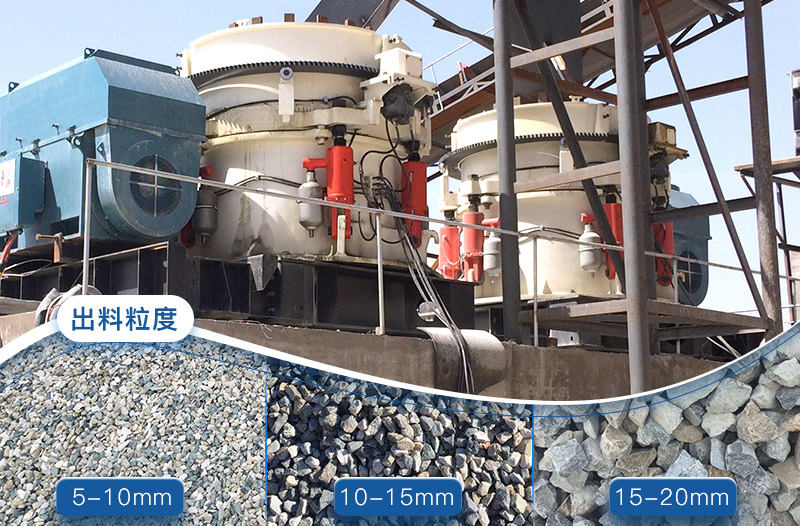

圓錐式破碎機破碎物料可篩分成不同規格的成品

應用范圍：石灰石，河卵石，鐵礦石，花崗巖，等各種石料。不同的石料可以采用不同的破碎生產線。此設備與傳統圓錐破碎機的結構在設計上顯然不同，并集中了迄今為止已知各類型圓錐破碎機的主要優點。

圓錐式破碎機可適用于300多種物料

圓錐破碎機主要分為單缸圓錐式破碎機、多缸圓錐式破碎機、全液壓圓錐式破碎機以及移動式圓錐破碎機，其中單缸圓錐破是比較先進的設備，設備較簡單，產量較大，可達2181t/h；多缸圓錐式破碎機是客戶比較常用的圓錐破之一，它的價格較實惠，產量范圍大，能符合生產要求；而全液壓圓錐式破碎機型號沒有單缸先進，但是不管是產量還是價格都可以符合客戶需求，也是常見的圓錐式破碎機；移動式圓錐式破碎機是配置較高的設備，它可以自成一條生產線，后期使用比較方便；

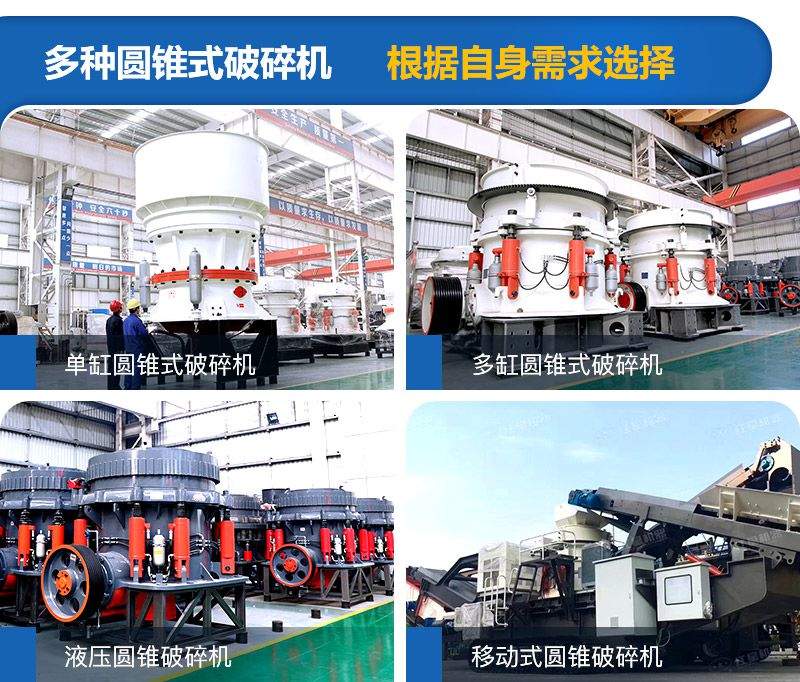

圓錐式破碎機種類較多，可根據需求進行選擇

多種圓錐式破碎機可選擇

圓錐破碎機主要特點

1、產品料度較均勻，呈立方體形狀，動錐工作表面的磨損也較均勻，使用壽命非常長，質量十分可靠，更加的經久耐用，是目前國內市場上使用壽命較長的破碎設備。

2、物料夾在兩錐體之間，受到擠壓、彎曲和剪切作用，破碎較容易，動力消耗較低，總的運行成本少。

3、動錐連續轉動，物料的破碎過程和卸料過程沿工作表面交替連續進行，生產效率非常高。

4、本系列圓錐式破碎機采用干油或者水兩種密封方式，使灰塵雜質無法進入機體內，從而保證了潤滑油的清潔，延長了滑動軸承、推力球軸承的使用壽命，使得機器運轉更加可靠。

5、動錐和定錐都是正置，動錐擺動時，在破碎腔出料口附近，動錐與定錐之間有一段間隙相等的平行帶，使成品料度均勻。進料口尺寸不大，能夠處理的都是經過初次破碎的物料。

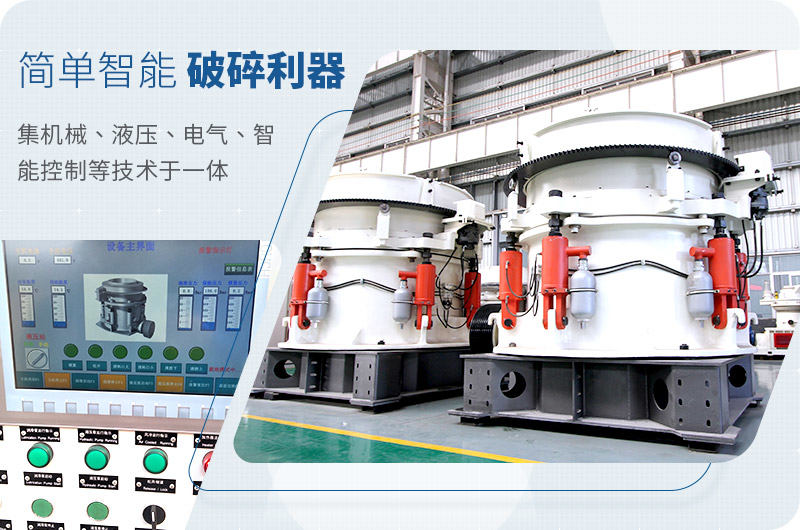

圓錐破碎機優勢

圓錐破碎機非常適合處理硬度高的砂石物料，綠色智能效率高

圓錐破碎機工作原理

圓錐破碎機工作時，電動機的旋轉通過皮帶輪或聯軸器、圓錐破碎機傳動軸和圓錐破碎機圓錐部在偏心套的迫動下繞一周固定點作旋擺運動，從而使破碎圓錐的破碎壁時而靠近又時而離開固裝在調整套上的扎臼壁表面，使礦石在破碎腔內不斷受到沖擊，擠壓和彎曲作用而實現礦石的破碎。

圓錐破碎機原理

圓錐破碎機破碎物料原理

現場案例展示圓錐破碎機實力

圓錐式破碎機生產線現場視頻

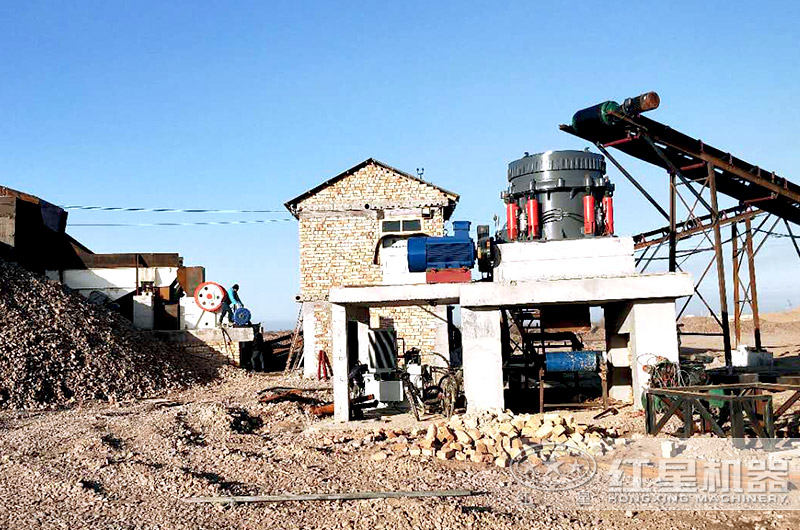

圓錐式破碎機客戶現場

圓錐式破碎機客戶現場圖

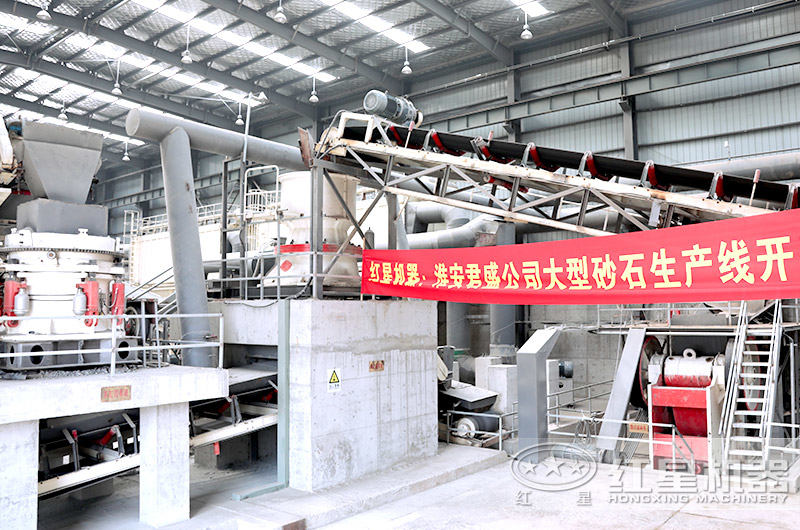

紅星客戶兩臺圓錐破碎機生產現場

紅星客戶兩臺圓錐破碎機（單缸、多缸）生產現場

紅星圓錐破碎機價格

紅星機器作為市面上比較大型的礦山設備廠家，生產出來的設備質量高，遠銷160多個國家，得到了20萬+客戶的共同認可，給出的圓錐式破碎機價格為8萬起，具體價格根據實際選擇設備以及設備型號而定；

眾所周知，紅星圓錐破碎機價格是國內各地區中較實惠的，一方面是因為鄭州的物價及消費水平比較低，而且交通條件發達，設備運輸成本也較低；另一方面是因為紅星機器是直銷型廠家，生產出來的設備直接交給客戶，沒有中間商賺差價，價格更實惠，可比其它廠家便宜近10%！

紅星機器可提供多種服務

點擊下方咨詢，即可獲得優惠報價

河南紅星機器是一家專業的破碎機廠家，采用歐洲創新技術，并結合國內精良工藝設計和生產的圓錐破碎機，不僅質量好、效率高、壽命長、價格低、污染不多，而且價格更為經濟實惠，保證為您創造更高經濟效益，歡迎到廠實地參觀、免費技術咨詢！更多詳情了解可在線免費咨詢。

型號與參數

圓錐破碎機

規格	型號	破碎錐大端直徑 (mm)	最大給料尺寸 (mm)	排料口寬度 (mm)	處理能力 (t/h)	電動機功率 (kw)	總重量（t）	外形尺寸（長×寬×高）（mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470

多缸液壓圓錐破碎機

型號	腔型	最大給料尺寸(mm)	最小排料口尺寸(mm)	處理能力(t/h)	轉速(r/m)	電機功率(kW)
HPM200	C1	185	19	150-250	750-1200	160
	C2	125	17	140-250
	C3	95	13	120-250
	F1	76	10	90-210
	F2	54	6	80-210
	F3	23	5	70-210
	F4	10	6	80-210
HPM300	C1	235	25	230-445	700-1200	220
	C2	211	19	200-445
	C3	150	17	180-445
	C4	107	13	150-445
	F1	77	10	115-260
	F2	53	8	110-260
	F3	22	6	105-260
	F4	25	6	105-260
HPM400	C1	299	30	315-630	700-1000	315
	C2	252	25	295-630
	C3	198	20	260-630
	C4	111	14	190-630
	F1	92	10	140-370
	F2	52	8	130-370
	F3	51	6	120-370
	F4	52	6	120-370
HPM500	C1	335	30	390-790	700-950	400
	C2	286	25	365-790
	C3	204	20	325-790
	C4	133	16	280-790
	F1	95	13	230-450
	F2	57	10	175-450
	F3	52	8	165-450
	F4	53	6	155-450
HPM650	C1	328	30	386-790	590-930	500
	C2	279	25	348-790
	C3	196	20	300-790
	F1	106	13	280-530
	F2	52	9	220-530
HPM800	C1	353	32	545-1100	700-950	630
	C2	297	32	545-1100
	C3	267	25	495-1100
	C4	219	16	385-1100
	F1	155	13	325-730
	F2	92	10	260-730
	F3	33	5	200-730

復合型圓錐破碎機

規格	型號	破碎錐大端直徑（mm）	給料口尺寸（mm）	最大給料尺寸（mm）	排料口調整范圍（mm）	處理能力（t/h）	電機功率（kw）	主機重量（t）
PSG 1300	1313	1295	137	110	13-31	109-181	160	23
	1321		210	170	16-38	132-253
	1324		241	190	19-51	172-349
	1306		64	50	3-16	36-163
	1308		89	70	6-16	82-163
	1310		105	85	8-25	109-227

注：產量根據不同物料，進料粒度等因素其結果將有所不同

全液壓圓錐破碎機

型號	腔型	破碎錐大端直徑（mm）	給料口尺寸（mm）	最大給料尺寸（mm）	排料口調整范圍（mm）	處理能力（t/h）	電機功率（kw）	主機重量（t）
GYS 300	C1	910	175	140	13-38	81-180	90	10
	C2		102	80	9-22	60-180
	F1		76	60	3-16	36-145
	F2		41	30	3-13	36-130
GYS 400	C1	1200	241	190	19-51	207-400	200	20
	C2		210	168	16-38	162-350
	C3		137	110	13-31	126-310
	F1		105	85	8-25	109-230
	F2		89	70	6-16	82-230
	F3		64	50	3-16	40-230
GYS 500	C1	1600	269	215	25-64	280-650	280	40
	C2		241	190	22-51	258-450
	C3		209	170	16-38	180-410
	F1		133	105	10-25	162-355
	F2		89	70	6-19	136-330
	F3		70	55	5-13	90-300

注：產量根據不同物料，進料粒度等因素其結果將有所不同

單缸圓錐破碎機

SC單缸圓錐破中碎系列技術參數：

型號	腔型	給料口尺寸（mm）	最大進料尺寸（mm）	最小排料口尺寸（mm）	電機功率（kw）	處理能力（t/h）
SC100S	C1	240	175	22	90	85-170
SC100S	C2	200	160	19	90	70-130
SC160S	C1	360	290	25	160	125-345
SC160S	C2	300	240	22	160	108-305
SC250S	C1	450	360	35	250	265-524
SC250S	C2	400	320	29	250	225-448
SC315S	C1	560	450	41	315	349-1050
SC315S	C2	500	400	38	315	318-892
SC450S	C1	600	480	44	450	498-1500
SC450S	C2	480	385	41	450	454-1274

SC單缸圓錐破細碎系列技術參數：

型號	腔型	給料口尺寸（mm）	最大進料尺寸（mm）	最小排料口尺寸（mm）	電機功率（kw）	處理能力（t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：產量根據不同物料，進料粒度等因素其結果將有所不同

輪胎圓錐破振動篩移動破碎站

型號	HX3S185GYS300	HX3S216GYS400	HX3S216HP300
運輸長度(mm)	14500	15000	16000
運輸寬度(mm)	3000	3000	4550
運輸高度(mm)	4400	4500	4600
最大長度(mm)	17000	16000	17000
最大寬度(mm)	3400	3900	6900
最大高度(mm)	5800	6500	4700
重量(t)	34.5	49.5	41
輪胎配置	并裝雙軸	并裝三軸	并裝三軸
圓錐破	GYS300	GYS400	HP300
出料皮帶機	B650×15M×2	B800×15M×2	B800×15M×2
返料皮帶機	B650×14M	B800×14M	B800×16M
成品皮帶機	B500×15M	B800×6M	B650×15M×2
振動篩之下	B800×7M	B800×8M	B800×9M
振動篩型號	3YK1854	3YK2160	3YK2160
